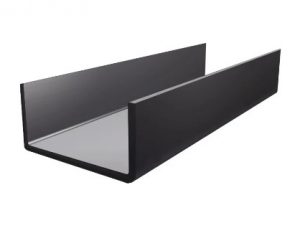

Швеллер — один из самых популярных металлопрофилей в строительстве и промышленном производстве. Его универсальная форма и высокая прочность позволяют использовать его в каркасах зданий, перекрытиях, лестницах и многих других конструкциях. Однако для надёжности и безопасности сооружений важно правильно рассчитать нагрузку, которую выдержит швеллер.
В этой статье мы рассмотрим основные принципы расчёта нагрузки на швеллер и особенности применения для различных конструктивных элементов — каркасов, перекрытий и лестниц.
Почему важен правильный расчет нагрузки на швеллер?
Выбор профиля без расчёта нагрузки может привести к ошибкам в проектировании — конструкция может оказаться недостаточно прочной, что грозит деформацией, разрушением и авариями. Перерасход металла в целях излишней перестраховки ведёт к увеличению стоимости и веса сооружения.
Расчёт нагрузки позволяет:
- определить оптимальный тип и размеры швеллера;
- выбрать правильный способ крепления и монтажа;
- обеспечить безопасность эксплуатации;
- снизить затраты на материалы и монтаж.
Основные виды нагрузок на швеллер
При расчёте нужно учитывать следующие нагрузки:
- Постоянная нагрузка — вес самого швеллера, закреплённого оборудования и других стационарных элементов.
- Временная (эксплуатационная) нагрузка — вес людей, мебели, техники, снега, ветра и прочих факторов, которые воздействуют на конструкцию во время эксплуатации.
- Ударные и динамические нагрузки — кратковременные воздействия, например, от вибрации или движущихся грузов.
- Особые нагрузки — например, температурные расширения, коррозионные воздействия и т.п.
Для большинства строительных расчетов учитываются первые две группы.
Этапы расчёта нагрузки на швеллер
1. Определение типа нагрузки и её величины
Пример для перекрытия:
- Постоянная нагрузка: вес швеллера + вес плит перекрытия + отделочные материалы.
- Временная нагрузка: вес людей, мебели, оборудования.
Эти данные можно взять из строительных норм или технической документации.
2. Определение расчетной схемы
Швеллеры в конструкции могут работать как:
- балка с опорами на концах;
- консоль, закреплённая с одного конца;
- рамная конструкция.
Расчёт зависит от того, как закреплён швеллер.
3. Расчет моментов изгиба и усилий
Используются формулы из сопротивления материалов. Например, для балки с равномерной нагрузкой q (в Н/м) длиной L (в м) максимальный изгибающий момент:
Mmax = (q × L²) / 8
где:
- Mmax — максимальный изгибающий момент, Н·м;
- q — равномерно распределённая нагрузка, Н/м;
- L — длина пролёта, м.
4. Определение сопротивления швеллера
Для расчёта прочности необходимо знать:
- моменты инерции сечения швеллера;
- площадь поперечного сечения;
- сопротивление материала.
Для изгиба используется формула:
σ = Mmax / W
где:
- σ — напряжение в металле, Па;
- W — момент сопротивления сечения, м³.
Полученное напряжение не должно превышать допустимого значения для стали (обычно 240–350 МПа в зависимости от марки).
Пример расчёта нагрузки на швеллер для каркаса
Предположим, необходимо рассчитать швеллер, который используется как горизонтальная балка длиной 4 метра. По проекту на него приходится равномерная нагрузка 1500 Н/м (постоянная + временная).
Шаг 1: вычисляем максимальный момент изгиба
Mmax = (1500 × 4²) / 8 = (1500 × 16) / 8 = 3000 Н·м
Шаг 2: выбираем швеллер,
например, с моментом сопротивления W = 50 × 10⁻⁶ м³.
Шаг 3: считаем напряжение
σ = 3000 / (50 × 10⁻⁶) = 60 × 10⁶ Па = 60 МПа
Поскольку 60 МПа значительно меньше допустимого (например, 240 МПа), данный швеллер выдержит нагрузку с запасом.
Особенности расчёта нагрузки на швеллер для перекрытий
В перекрытиях швеллеры часто служат несущими элементами для настила, пола и других слоёв. Здесь нужно учитывать:
- равномерное распределение нагрузки;
- возможные концентрации нагрузки в местах опоры или крепления;
- учёт собственного веса перекрытия и отделочных слоёв;
- допустимую прогибаемость (обычно не более L/300 — L/500).
Для перекрытий используют расчет прогиба балки:
f = (5 × q × L⁴) / (384 × E × I)
где:
- f — прогиб;
- E — модуль упругости стали (~210 ГПа);
- I — момент инерции сечения.
Если прогиб превышает норму, необходимо увеличить размеры швеллера или уменьшить шаг установки.
Особенности расчёта для лестниц
Лестничные конструкции подвержены комбинированным нагрузкам — статическим от веса пользователей и динамическим при ходьбе.
При расчёте швеллеров для лестниц учитывают:
- концентрацию нагрузок на ступенях;
- возможные ударные нагрузки;
- высокие требования к прочности и устойчивости;
- распределение нагрузок по длине швеллера.
Часто расчёт ведётся с учётом сосредоточенной нагрузки P в середине пролёта:
Mmax = (P × L) / 4
Практические рекомендации
- Используйте таблицы и справочники: заводские данные по швеллерам содержат значения моментов сопротивления, массы и размеры.
- Не игнорируйте запас прочности: минимальный запас должен быть не менее 1,5–2 раза от расчётного напряжения.
- Учитывайте все нагрузки: включая ветер, снег, эксплуатационные нагрузки.
- При больших пролётах применяйте усиленные профили или дополнительные опоры.
- Обращайтесь к профессиональным инженерам при сложных расчётах и строительстве ответственных объектов.
Правильный расчёт нагрузки на швеллер — залог надёжности и безопасности конструкций. Учитывая тип конструкции (каркас, перекрытия, лестницы), вид нагрузки и свойства швеллера, можно подобрать оптимальный профиль, избежать перерасхода материалов и гарантировать долговечность сооружения.
Важно сочетать теоретические расчёты с практическими нормами и стандартами, чтобы обеспечить максимально эффективное и безопасное использование швеллеров в строительстве.
